【実例】ファンタム電源が効かない！ダイナミックマイクは正常なのにコンデンサーマイクが使えない原因と修理方法

ライブハウスや音楽スタジオで使用するミキサー。

普段は問題なく使えていたのに、ある日突然、コンデンサーマイクが使えなくなるトラブルが発生しました。

ところが、不思議なことにダイナミックマイクを接続すると普通に音が出ます。

さらに調べてみると、ファンタム電源（+48V）をONにしたときだけノイズが発生するという症状も確認できました。

最初はミキサー本体の故障を疑いましたが、チャンネルを変更して検証した結果、どうやらマルチケーブル側に問題がある可能性が高いことが分かりました。

: ファンタム電源とは？オンオフから使い方まで仕組みを解説
楽器や音楽機材に興味を持ち始めたとき、よく耳にする言葉の一つが「ファンタム電源」。このややこしい表現の名前。一体なんなんだろうか？どういう機材なのか？わじからずに使っている人も多いのでは？このブロ ...

今回は、このトラブルの発生から原因の切り分け、XLRコネクターの構造、修理方法までを紹介します。

同じような症状で困っている方の参考になれば幸いです。

チャプターまとめ

使用機材と発生したトラブル
YAMAHA TF5の16ch入力を疑う
ダイナミックマイクは正常なのにファンタムが効かない理由
ファンタムONでガリガリノイズが出る原因
XLRコネクターを分解して内部を確認
挿しっぱなしのケーブルでも壊れる理由
マルチケーブルのXLRプラグ交換方法
故障ケーブルをダイナミックマイク専用にしてもいい？
今回の故障診断で分かったこと
まとめ：ファンタム電源の不具合はケーブルも疑おう

1. 使用機材と発生したトラブル

今回使用していた機材はこちらです。

デジタルミキサー：YAMAHA TF5
マルチケーブル：CLASSIC PRO 24chマルチボックス
マイク：ダイナミックマイク、コンデンサーマイク
接続方式：XLRバランス接続
使用環境：常設音響設備

24chのマルチケーブルを使用しており、基本的にミキサー側のXLRコネクターは挿しっぱなしです。

頻繁に抜き差しする環境ではありません。

そんな中、16chに接続したコンデンサーマイクが正常に動作しなくなりました。

この時点では、ミキサーの故障なのか、マイクの故障なのか、ケーブルの故障なのか判断できませんでした。

2. 最初に疑ったのはYAMAHA TF5の16ch入力

32chあるミキサーのうち、問題が発生したのは16ch。

そのため、最初はTF5の16ch入力端子やファンタム電源回路の故障を疑いました。

特に気になったのは、XLRプラグを動かしたときに発生するガリガリというノイズです。

XLR端子の接点不良や、内部基板のハンダ割れでも同様の症状が発生する可能性があります。

しかし、ここで重要な検証を行いました。

16chから8chへ接続を変更

マルチケーブルのミキサー側16番プラグを、TF5の8chへ移動。

同じマイク、同じマルチケーブルを使い、ミキサー側の入力チャンネルだけを変更しました。

すると、8chでもファンタム電源ON時にノイズが発生！

つまり、問題は16ch固有の入力回路ではなさそうです。

この検証によって、TF5本体よりも、マルチケーブルや接続機器側に原因がある可能性が高まりました。

※この段階ではケーブルの故障が確定したわけではありません。マイク本体なども含めて確認が必要です。

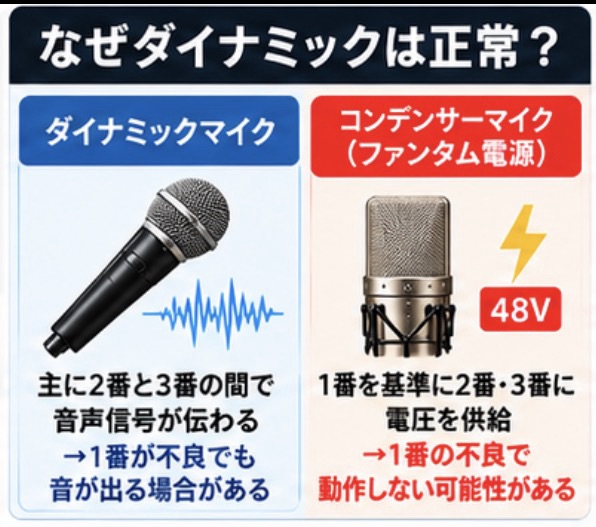

3. なぜダイナミックマイクは正常なのにファンタム電源が効かない？

今回、最も興味深かったのがこの現象です。

ダイナミックマイクでは普通に音が出るのに、コンデンサーマイクでは正常に動作しない。

この違いを理解するには、XLRケーブルの仕組みを知る必要があります。

XLRケーブルは3つの電気的な経路で構成されている

一般的なバランス接続用マイクケーブルは、2本の信号線とシールド線で構成されています。

ダイナミックマイクの音声信号は、基本的に2番と3番の間で伝送されます。

そのため、1番のシールド線が断線していても、音声が出る場合があります。

一方、一般的な48Vファンタム電源は、1番ピンを基準として2番と3番の両方に電圧を供給します。

したがって、1番ピンの接触不良や断線によって、ダイナミックマイクは使えるのにファンタム電源が正常に動作しないという現象が起こり得るのです。

ただし、今回の故障箇所が1番ピンだと確定したわけではありません。

2番・3番の接触不良、配線間のショートなどでも問題が発生する可能性があります。

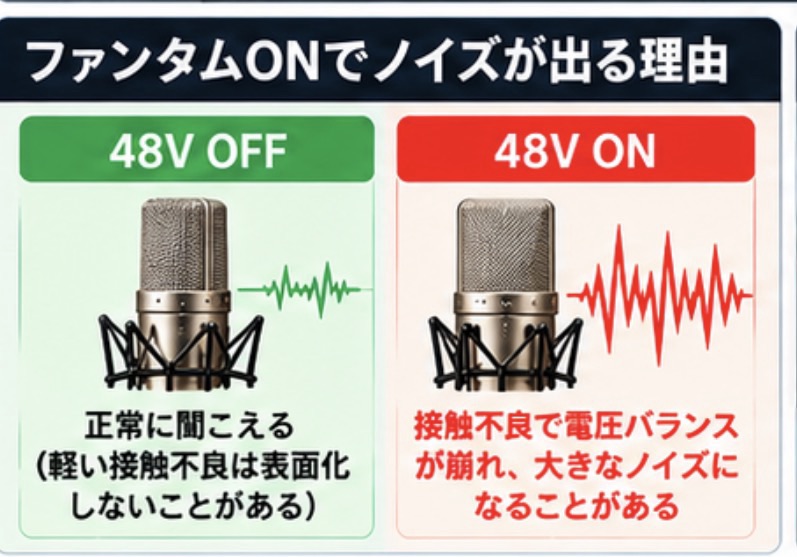

4. ファンタム電源をONにするとガリガリ鳴る理由

ファンタム電源は、コンデンサーマイクなどに電力を供給するための仕組みです。

一般的なP48方式では、XLRの2番と3番に、1番を基準として約48Vが供給されます。

正常な状態なら、ファンタム電源が音声信号に悪影響を与えることはありません。

しかし、コネクター内部で接触不良が発生していると状況が変わります。

例えば、2番と3番の接触状態が不均等になったり、1番の接続が不安定になったりすると、電源電圧の変動が音声回路に影響することがあります。

その結果、プラグを動かした瞬間に「ガリッ」「バリバリ」といった大きなノイズが発生する場合があります。

今回の症状も、このような接触不良によって説明できる可能性があります。

ファンタム電源はケーブルを壊すのか？

基本的に、正常なXLRケーブルであれば、ファンタム電源を長時間供給しても、それ自体が故障の原因になることは通常ありません。

むしろ、もともと存在していた接触不良や配線不良が、ファンタム電源ONによって目立つようになるケースが考えられます。

5. XLRコネクターを実際に分解してみた

今回はCLASSIC PROの24chマルチケーブルを使用しています。

マルチケーブル全体を交換するとなると、費用も手間もかかります。

そこで、ミキサー側の16番XLRプラグを分解して内部を確認しました。

分解して分かったこと

コネクター内部には、赤・白・銀色の配線が確認できました。

赤と白は絶縁された信号線、銀色はシールド線と考えられます。

また、黒いケーブル外皮の内側から細い配線が露出しており、ケーブル固定具による保持状態も気になりました。

本来、XLRプラグのケーブル固定具は、内部の細い配線ではなく、外側のケーブル被覆を保持する必要があります。

ここが十分に固定されていないと、ケーブルを動かすたびにハンダ接続部分へ負荷がかかります。

ただし、今回の写真だけでハンダ割れや断線を確定することはできませんでした。

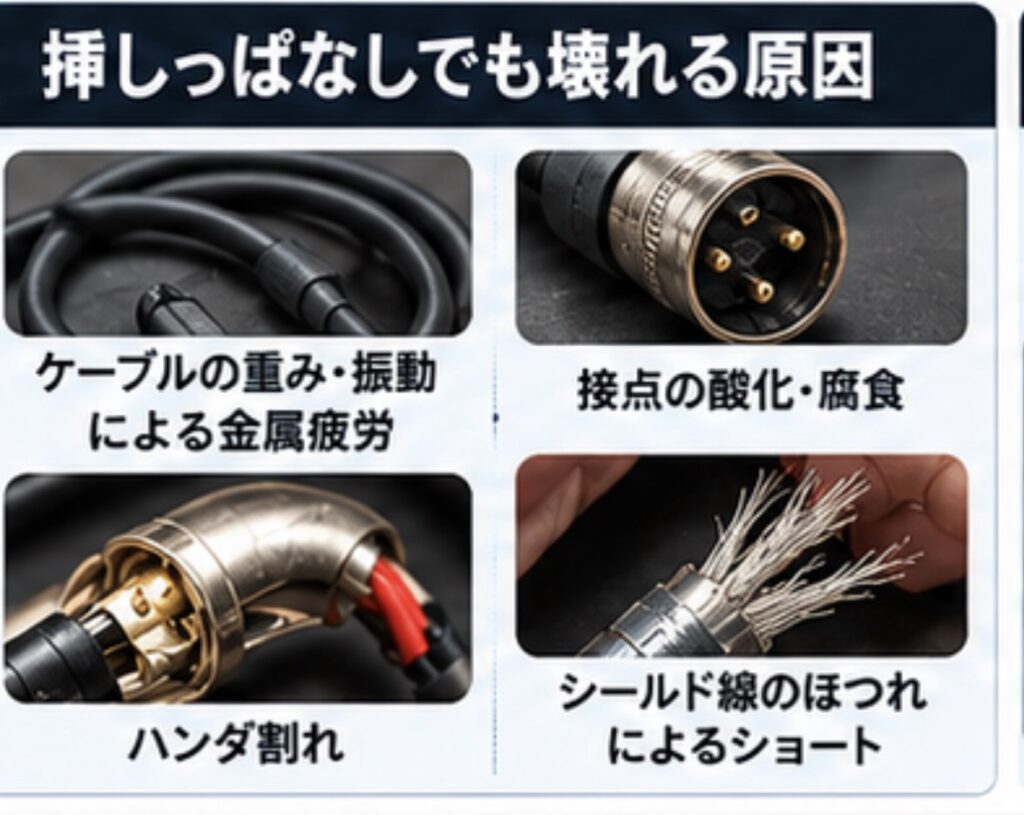

6. ほとんど抜き差ししないXLRケーブルでも壊れる？

実は今回、個人的に一番疑問だったのがこれです。

「このコネクター、ほとんど抜き差ししていないのになぜ壊れるの？」

XLRケーブルの故障というと、頻繁な抜き差しや乱暴な取り扱いをイメージします。

しかし、常設設備でも接触不良は起こり得ます。

原因① ケーブルの重みや振動

ミキサー背面に接続されたマルチケーブルは、長期間同じ方向に曲げられた状態になりがちです。

ケーブルの重みがプラグの根元にかかっていると、内部のハンダ部分や配線に負荷が集中する場合があります。

原因② 接点の酸化・腐食

長期間挿しっぱなしでも、湿気や汚れなどによって金属接点の状態が悪化することがあります。

原因③ ハンダ割れ

温度変化や振動、継続的な機械的負荷によって、ハンダ接続部分に亀裂が生じる場合があります。

原因④ シールド線のほつれ

シールド線は細い金属線を束ねた構造になっていることがあります。

ほつれた線が隣の端子に触れると、ショートやノイズの原因になる場合があります。

つまり、挿しっぱなしだから絶対に壊れない、というわけではないのです。

7. マルチケーブルのXLRプラグを交換する方法

今回のようにミキサー側のプラグ不良が疑われる場合、24chマルチケーブル全体を交換する必要はない可能性があります。

16番のXLRプラグだけを交換できる構造であれば、部分修理が可能です。

用意するもの

3ピンXLRオスコネクター
ハンダごて
電子工作用ハンダ
ワイヤーストリッパー
テスター
必要に応じて熱収縮チューブ

交換用コネクターには、NEUTRIK NC3MXXなどのハンダ接続タイプが候補になります。

ただし、ケーブルの外径とコネクターの適合範囲を確認する必要があります。

修理手順

STEP 1：電源を切り、ケーブルを取り外す

ファンタム電源をOFFにして、マイクとミキサーからケーブルを外します。

STEP 2：現在の配線を記録する

切断前に、元のXLRコネクターのピン番号と線色を確認して写真を撮影します。

STEP 3：テスターで導通を確認する

ステージボックス側とミキサー側の対応するピンを測定し、断線やショートがないか確認します。

ケーブルを軽く動かしたときに導通が途切れる場合は、接触不良の手がかりになります。

STEP 4：必要なら古いプラグを切断する

プラグ側の不良が確認できた場合、傷んだ部分を切り詰めます。

STEP 5：新しいXLRコネクターへハンダ付けする

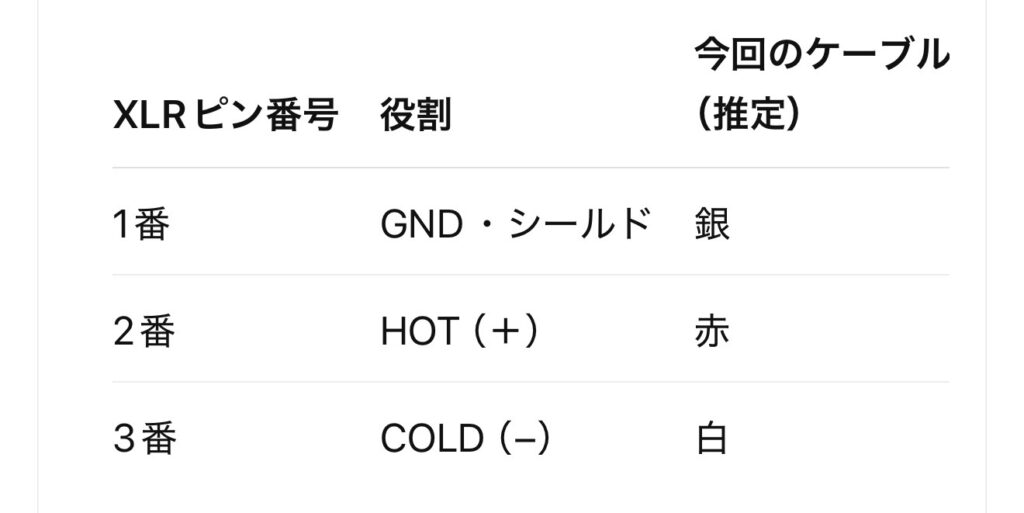

一般的な配線は以下の通りです。

1番：シールド
2番：HOT
3番：COLD

赤・白の割り当ては必ず元の配線で確認します。

STEP 6：ケーブルを固定する

コネクターのストレインリリーフ（ケーブル固定具）が、黒い外皮を確実に保持するよう組み立てます。

STEP 7：テスターで最終確認

1→1、2→2、3→3の導通を確認し、異なるピン同士がショートしていないことを確認します。

その後、音量を下げた状態で動作確認を行います。

※ファンタム電源ONのままコネクターを抜き差ししたり、揺らしてノイズを再現したりすることは避けてください。大きなノイズによってスピーカーなどに負担をかける危険があります。

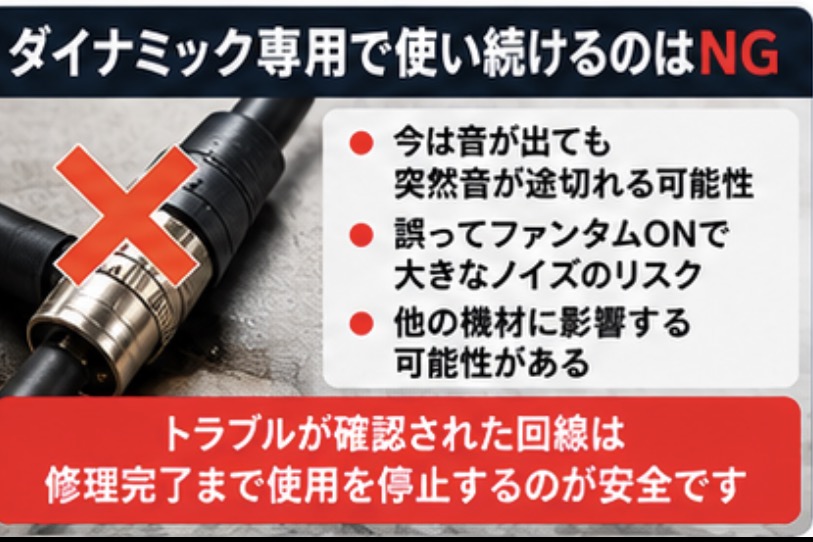

8. ファンタムが使えないケーブルをダイナミックマイク専用にしてもいい？

これも気になるところです。

今回、ファンタムOFFならダイナミックマイクは正常に使えていました。

では、そのままダイナミックマイク専用回線として使い続けてもよいのでしょうか？

結論としては、おすすめしません。

現時点で音が出ていても、接触不良が進行すれば突然音が途切れたり、ノイズが発生したりする可能性があります。

また、誤ってファンタム電源をONにした際、大きなノイズが発生するリスクもあります。

特にライブハウスなどの業務用音響設備では、トラブルが確認された回線は修理が完了するまで使用を停止するのが安全です。

9. 今回の故障診断で分かったこと

今回のトラブルから、いくつか重要なことが分かりました。

まず、ダイナミックマイクで音が出ているからといって、XLRケーブルが完全に正常とは限りません。

次に、ファンタム電源が効かないからといって、すぐにミキサー本体の故障と判断するのも早計です。

実際に今回、TF5の16chから8chへ接続を変更したところ、同様のノイズが再現しました。

この検証によって、16ch固有の故障という可能性は低くなりました。

そして、マルチケーブルのミキサー側XLRプラグを分解し、内部配線やケーブル固定状態を確認するところまで進みました。

現時点では、マルチケーブル側の接触不良が有力ですが、故障箇所の確定と修理後の正常動作確認はこれからです。

今後、テスターによる導通確認と必要な修理を実施し、結果が分かれば追記したいと思います。

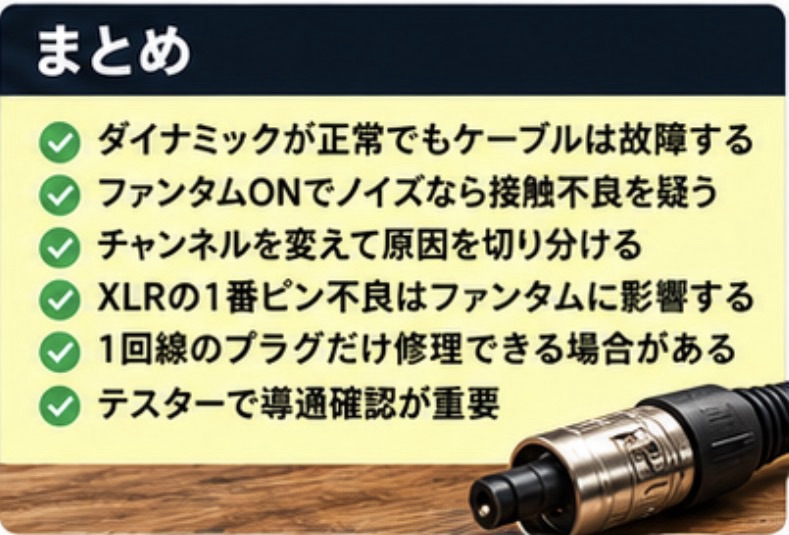

まとめ：ファンタム電源の不具合はケーブルも疑おう

今回のケースで覚えておきたいポイントは次の通りです。

ダイナミックマイクが正常でもXLRケーブルが故障している場合がある
ファンタムON時だけノイズが出るなら、接触不良も疑う
ミキサーの入力チャンネルを変えると故障箇所を絞り込める
XLRの1番ピン（シールド）の不良は、ファンタム電源の動作に影響する
マルチケーブルでも1回線のプラグだけ修理できる場合がある
プラグ交換前後にはテスターによる確認が重要

音響トラブルは、原因をひとつずつ切り分けていくことが大切です。

特にファンタム電源のトラブルでは、ミキサーやマイクだけでなく、XLRケーブルの3本の配線が正常につながっているかを確認してみると、解決の糸口が見つかるかもしれません。
